Tekla材料排板采购工具V1.7(发布)

admin 2022-3-14 4133

特别重点说明

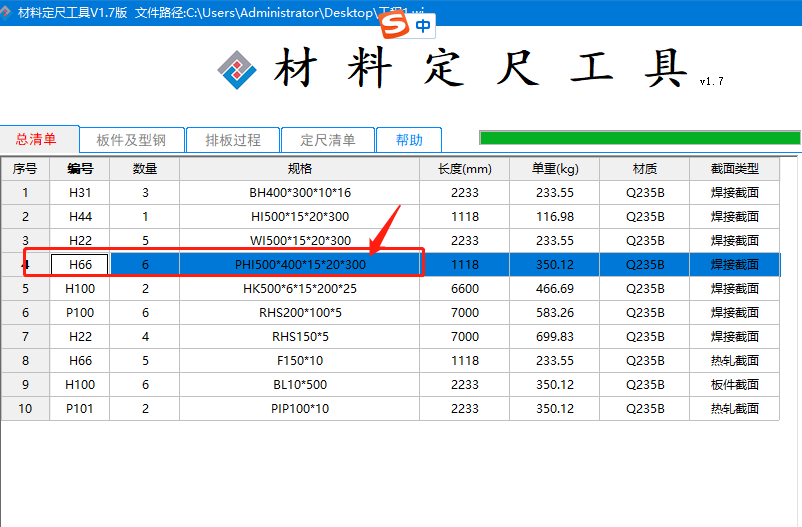

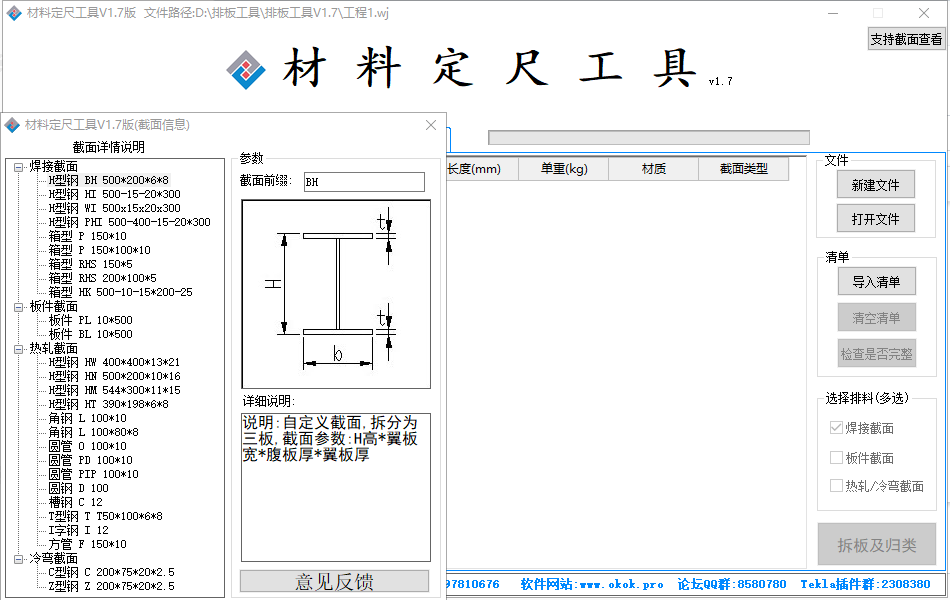

      说明:,一、新增加RHS* HK*  WI*   PIP*  F*  T* 等截面的支持。

              二、新增加excel表格模板输入。

              三、修复PHI 腹板尺寸问题

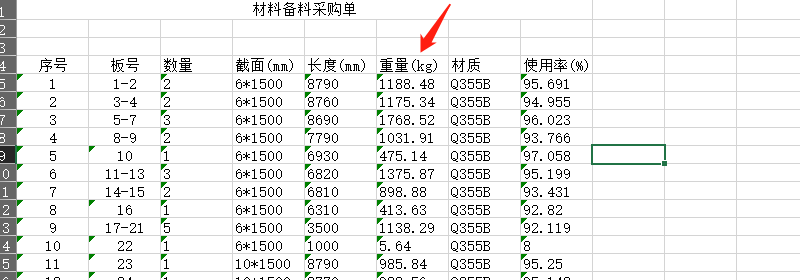

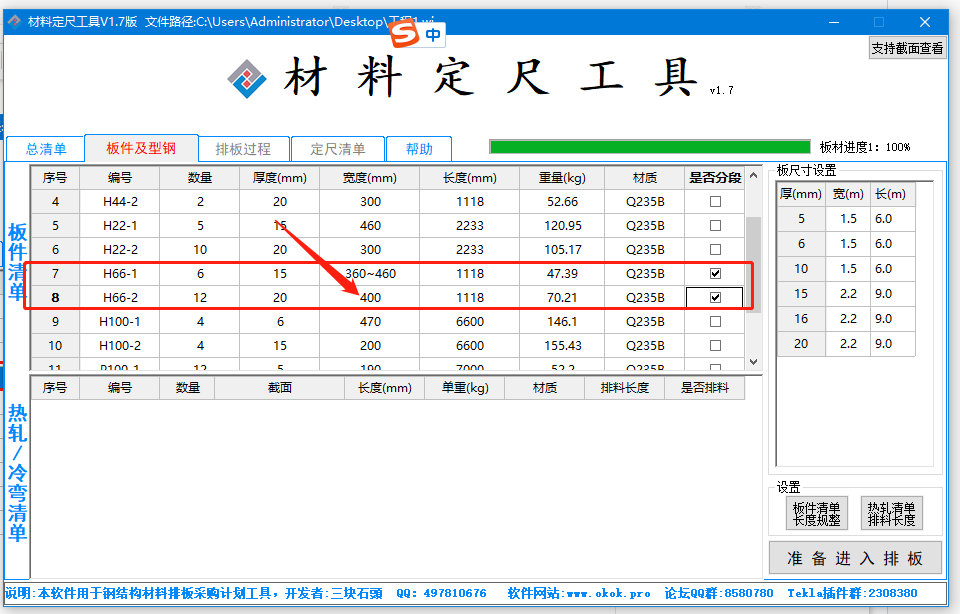

              四、修复板件分段问题及材料备料清单导出问题。

         如有问题,欢迎留言。

    本软件为个人爱好及工作中需要,免费提供网友使用,如本工具可以帮到你,可联系本人捐赠。



文件说明:

1,定尺套料零件清单报表.xls.rpt    此文件为Tekla报表文件,需放到模型目录下,生成报表文件,即可导入本工具

2,定尺套料零件清单文件.xls,      此文件为Excel表格,如已经清单,对应复制到本表格,即可导入本工具。

3,工程示例1.wj,                         此文件为工程实例 .

4,  定尺排板工具V1.7.exe               此文件为主程序,文件大小为1兆。

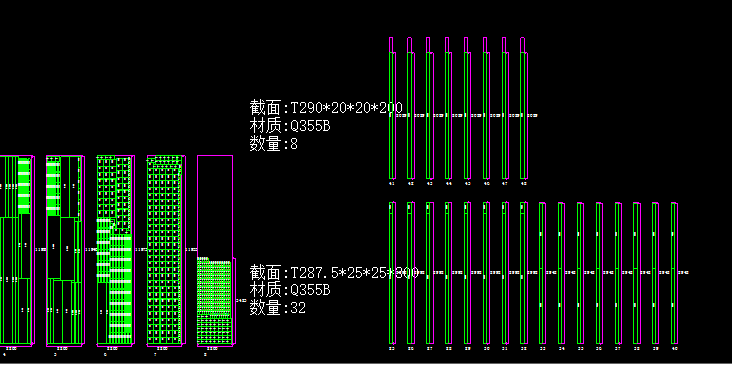

5,  排版导出CAD的文件,需使用AutoCAD2018以上版本打开,或者使用CAD看图器转低版本。



本软件动画教程





已更新v2.1版本,请到下载页面下载最新版本
https://www.okok.pro/?thread-56.htm


最新回复 (19)
  • JTKY520 2022-3-14
    引用 2
    不错的东西
  • qqmmxy 2022-3-15
    引用 3
    非常不错,节约很多时间
  • 1170643061 2022-3-15
    引用 4
    666
  • 问道97 2022-3-15
    引用 5
    特别棒真的,还有点点瑕疵  就是PHI  截面生成时间,翼缘板宽度有点问题,下次更新把这个整了就完美了!
  • 问道97 2022-3-15
    引用 6




    应该是20*300 就完美了,再次感谢大佬!抱拳!!!

  • admin 2022-3-15
    引用 7
    问道97 应该是20*300 就完美了,再次感谢大佬!抱拳!!!
    V1.71版  此PHI  截面已修复可重新下载。
  • 问道97 2022-3-15
    引用 8
    抱拳!!
  • 蜗牛 2022-3-15
    引用 9


    这个是零件重量,建议增加采购整板的重量

  • xxjjcc 2022-3-15
    引用 10
    PHI  截面下翼缘和上翼缘长度不同,斜长应该是比上翼缘长一些的,现在是合在一起的;左侧是各种零件的总数,总数用处不大;每块板下面要是有这块板中各种零件的编号、尺寸、数量汇总就完美了。排料不仅要用来采购材料,还需要指导下料人员下料使用。板宽、板长的尺寸要是能是CAD的标注尺寸,并将零件宽度尺寸也标注上,下料工就能更直观的看出零件宽度尺寸了。期待下次更新。
  • 1170643061 2022-3-15
    引用 11

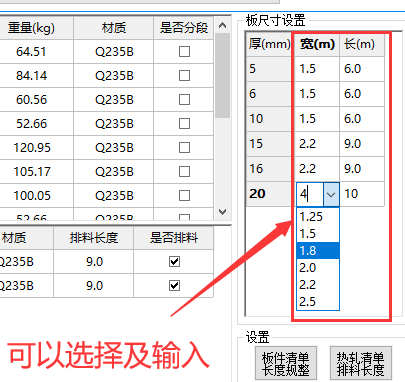

    希望同一种厚度板材能设置多种宽度与长度

  • 可卿 2022-3-16
    引用 12


    这里能多给点位置吗?

  • zxcvbnm8 2022-3-18
    引用 13

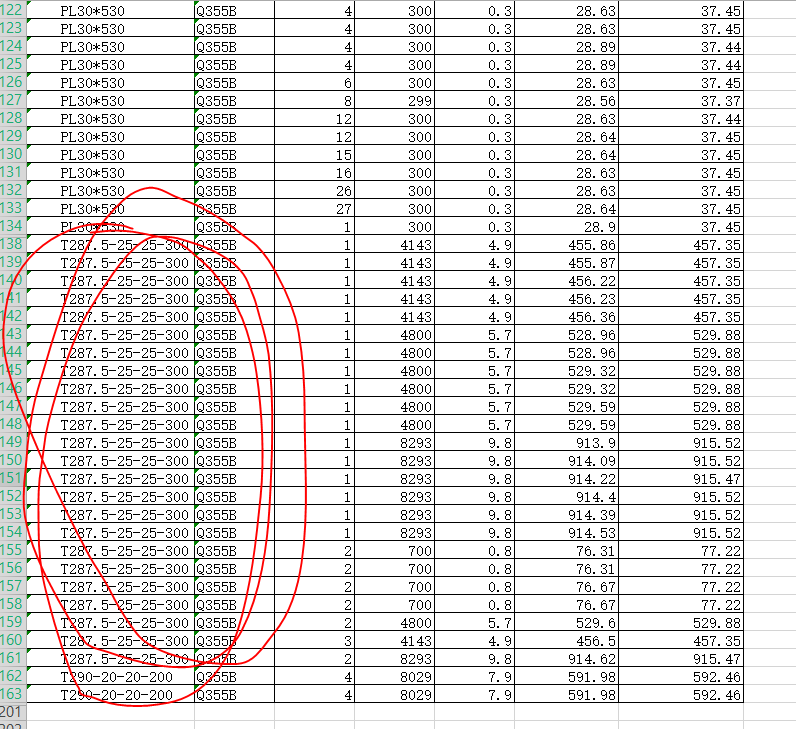

    建议增加T形截面板材排料

  • badboy123 2022-3-20
    引用 14
    请问能否增加读取NC文件排板?
  • 朱点点 2022-3-21
    引用 15
    admin V1.71版 此PHI 截面已修复可重新下载。
    建议选择板材可以几种规格,因为一个项目板材的宽度可能不同  如果只有一种规格,实用性没有那么好
  • bfqn2008 2022-4-29
    引用 16
    希望能增加零件距板边距离参数,一般来得板需要归方,就是边一头切掉10mm。还有排版图最好相同的排一种就行,下面注明数量,数量多的情况,图太多了。
  • fjy464971001 2022-9-21
    引用 17
    可以修改下型材部分的分段循坏套料吗
  • 348459020 2022-9-29
    引用 18
    在哪里下载了
  • EVEN 2022-10-26
    引用 19
    在哪里下载
  • a_discovery 3月前
    引用 20
    在哪里下载
