GrasshopperTeklaLink_v1.16(Tekla2017~2024)

admin 2月前 872

╔═══════════════════════════════════════════════════════╗

grasshopper-tekla结构链接v1.16发布说明

╚═══════════════════════════════════════════════════════╝


GH_TeklaLinK下载链接:https://pan.baidu.com/s/1nFF7aUpK6YcMofrK-b7b9g?pwd=2024
提取码:2024

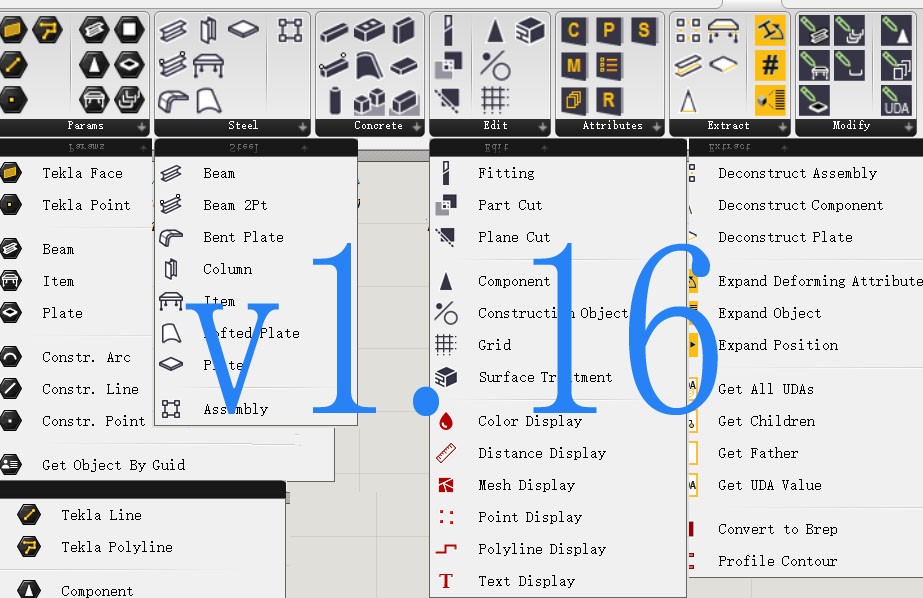

新组件

    * 新组件“边界框”,可返回 Tekla 对象的边界框。

        如果飞机输入为空,则将使用对象的坐标系。

    * 新组件“通过GUID获取对象”,可用于根据Tekla对象的GUID引用它们。

    * 新增组件“设置相位”,可以设置任何模型对象的相位

        缺少的阶段将被创建。如果提供了新名称,现有阶段将使用新名称进行更新。

    * 新的组件“相位目录”,可用于从可用相位中进行选择。

        输出为相位编号。

    * 新组件“彩色显示”,可用于为模型对象添加临时颜色。

        - 可以通过更新或重绘 Tekla 视图来清除颜色。

    * 新组件“网格显示”,在 Tekla 视图中绘制临时网格(网格、曲面、Brep)。

        - 可以通过更新或重绘 Tekla 视图或删除组件来清除这些内容。

    控制细节和连接的向上方向

-----------------------------------------

Grasshopper Tekla Live Link安装

==========================================

1.如果你是从旧的链接版本更新,请关闭Rhino和Grasshopper.

2.在Tekla版本2023以前的版本,您可以直接将GrasshopperTeklaLinK_版本号.gha复制到Grasshopper Libraries文件夹中。

         说明:打开Grasshopper Libraries文件夹

         该文件夹可以从Grasshopper中的“文件”菜单>“特殊文件夹”>“组件文件夹”中打开。

         路径如下所示:C:\Users\[用户名]\AppData\Roaming\Grasshopper\Libraries

3.并删除原来的老版本GrasshopperTeklaLinK。

4.如果使用Rhino 8,请启动Rhino并键入命令“SetDotNetRuntime”,然后选择“NETFramework”,然后重新启动Rhino。

    蚱蜢组件需要至少Rhino 8,Grasshopper Component并且需要更新到1.4版本才能正常工作。

-----------------------------------------

Tekla2024版手动安装TeklaLinK

==========================================

      在Tekla版本2024及后期版本,操作如下:

       1,打开Tekla Structures2024 bin文件夹,例如C:\Program Files\Tekla Structures\2024.0\bin\

       2,将GrasshopperTeklaLink2024.gha复制到bin文件夹中。

       3,打开Grasshopper Libraries文件夹

              该文件夹可以从Grasshopper中的“文件”菜单>“特殊文件夹”>“组件文件夹”中打开。

              路径如下所示:C:\Users\[用户名]\AppData\Roaming\Grasshopper\Libraries

       4,创建一个名为GrasshopperTeklaLink.gink的文本文件,并将其放在libraries文件夹中。

          文件里面的内容应该是Tekla Structures2024 bin文件夹的路径。

      5,如果使用Rhino 8,请启动Rhino并键入命令“SetDotNetRuntime”,然后选择“NETFramework”,然后重新启动Rhino。

    蚱蜢组件需要至少Rhino 8,Grasshopper Component并且需要更新到1.4版本才能正常工作。

安装复制完成后,需先打开tekal模型,在打开犀牛GH软件即可.
