排板工具V1.6(发布)

admin 2022-1-29 3482


本版本优化了板件算法,及网友提出的部分问题,也有所调整,如有问题及反馈,可在下面留言,方便后期改进。



本软件主要在工程中,模型完成后,材料定尺采购的解决方案

     本软件采用最优算法,实现在当前材料中最优排料组合,达到准确节省采购成本的目的,帮助公司最大化利于材料。

     使用方法:

        1,将“定尺套料零件报表.xls.rpt”放到模型目录下,生成报表清单。

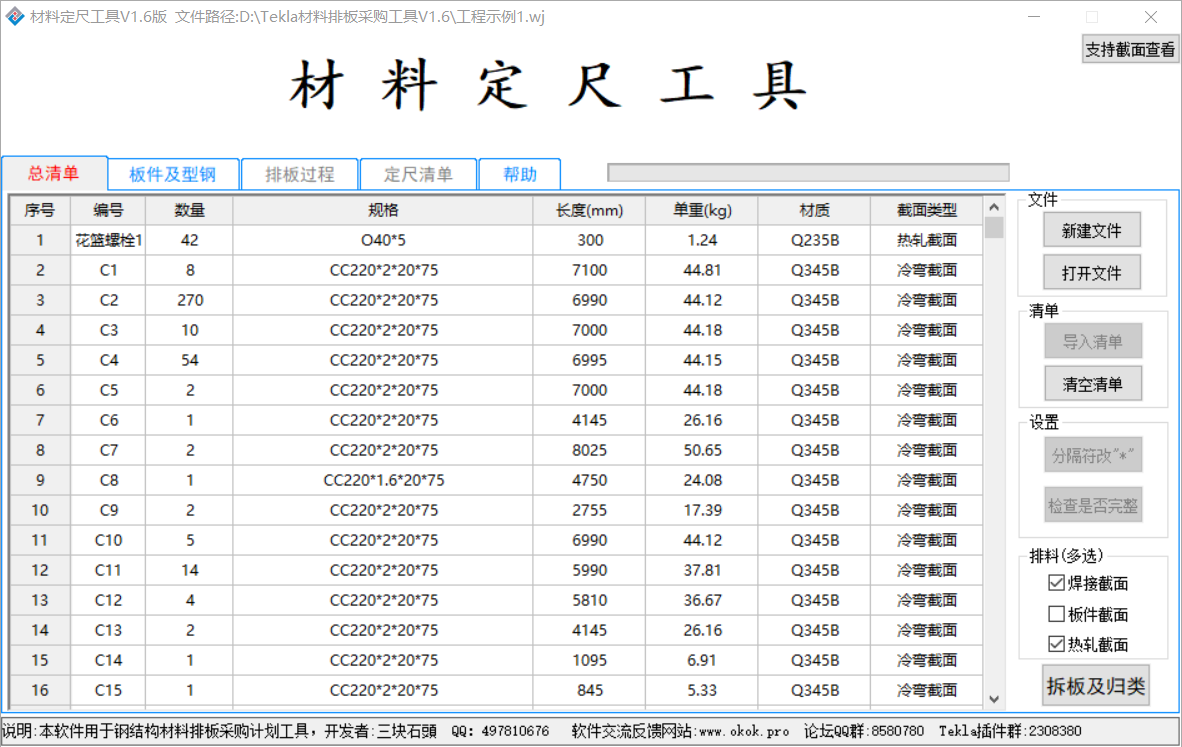

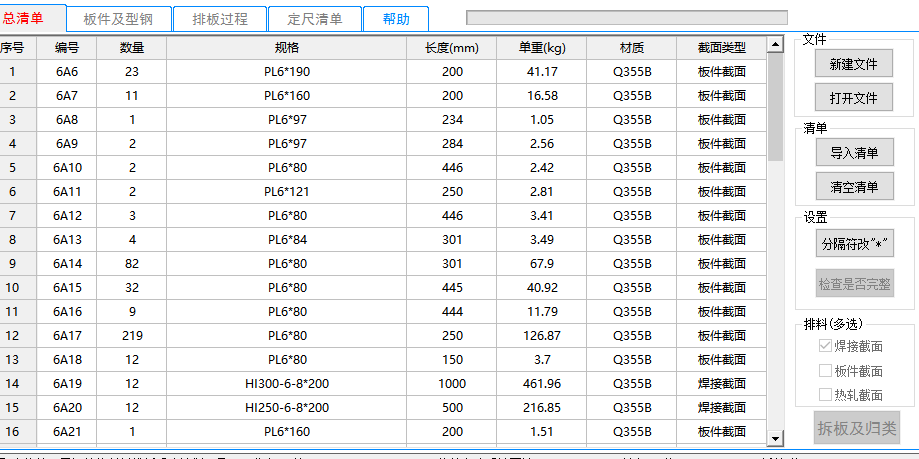

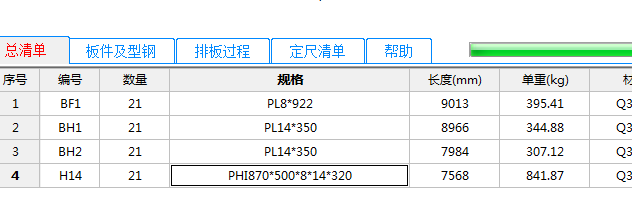

        2,打开本软件,在总清单页面中  先新建文件,在点击按钮“导入文件”,将生成好的报表清单,导入本软件。

        3,根据按钮及市场材料需求调整数据,一步步生成排料采购清单。

重点说明:

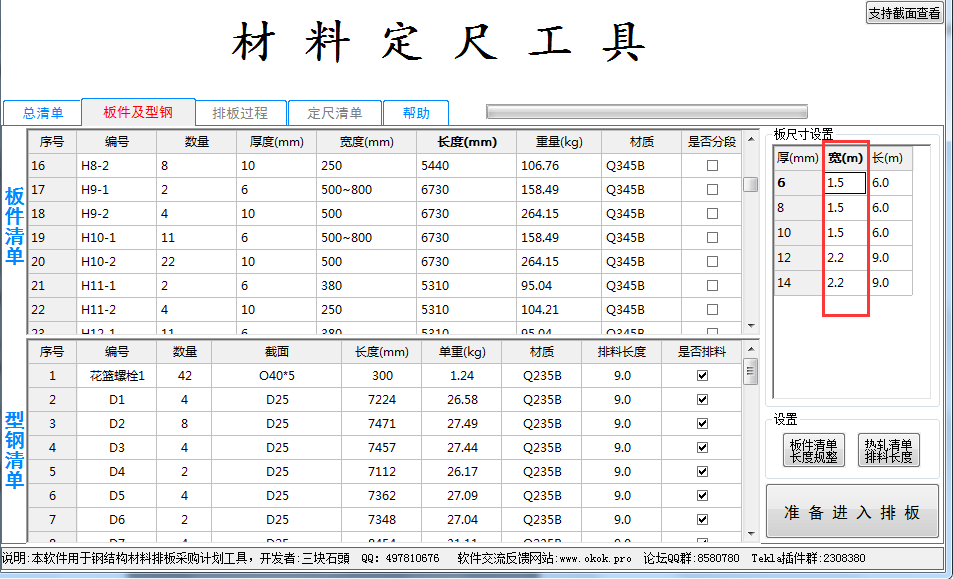

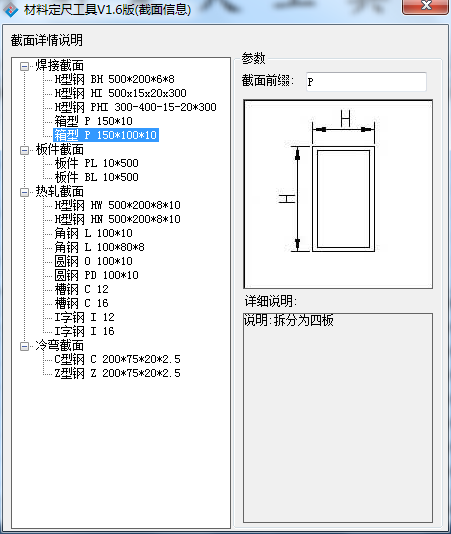

     本软件将材料分三类,第一类:焊接截面,例如:焊接H型钢等;第二类:板件截面,例如:零件板;第三类:板热轧截面,例如:圆管等。,可单选也可同时多选。

     在板件排料后面有是否分段,如果不选按此零件长度排料,勾选后会将此零件分段,按现有市场的板尺寸排料.

     在排完料后,有两种材料采购清单,

     第一种是市场定尺清单,就是按排板的长度清单,(可以方便快速采购,无需材料供应商切割)注:零件长度大于市场板长度时要点分段)

     第二种是排料定尺清单,就是按实际使用到的排板的长度清单(节省材料,需供应商切割钢板长度)

特殊说明:如要在excel或wps修改Tekla生成的导入清单,表头不要改,修改后在保存时,提示是否保持这种格式,选择是即可


已更新v2.1版本,请到下载页面下载最新版本
https://www.okok.pro/?thread-56.htm


最新回复 (19)
  • zhangqibing 2022-2-8
    引用 2
    太棒了
  • zxcvbnm8 2022-2-8
    引用 3

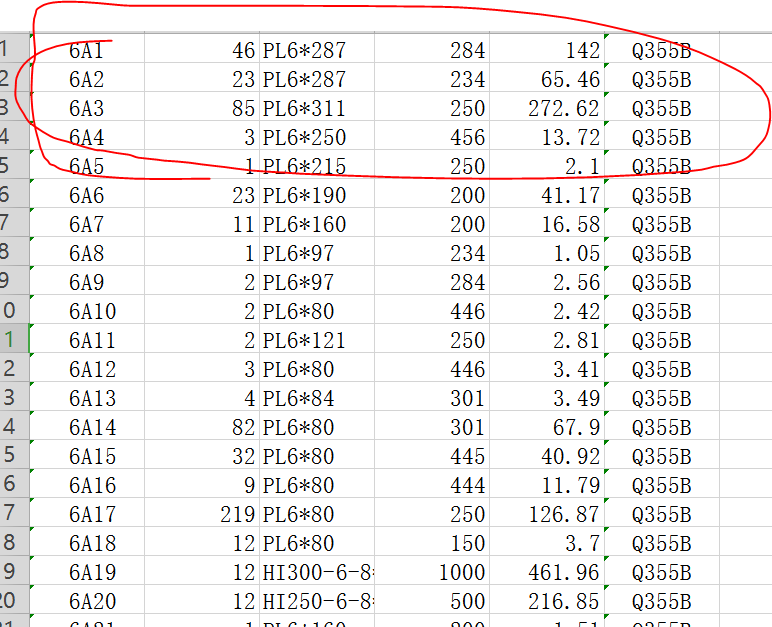

    前五行数据软件导入不读取,直接从第六行读取数据
  • zxcvbnm8 2022-2-8
    引用 4

    内容

  • zhangqibing 2022-2-8
    引用 5


    拆板应该是320 PHI拆出来还是500

  • zhangqibing 2022-2-8
    引用 6


    提料自定义加长度更好 比如排板9000 我提料加20mm 9020

  • 蜗牛 2022-2-8
    引用 7
    建议增加WI截面识别
  • zhangqibing 2022-2-8
    引用 8


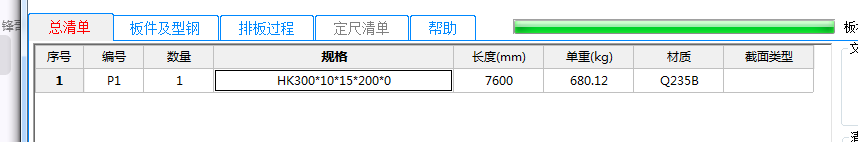

    建议增加HK规格识别

  • qqmmxy 2022-2-8
    引用 9
    期待越来越完美
  • Luck_li 2022-2-8
    引用 10


    1.变截面拆板数据不对。

    2.建议板材设置时能增加同种厚度,不同板宽的原材料。以便排料时折优选取板材宽度。

  • Luck_li 2022-2-8
    引用 11

    建议增加箱型翼缘板腹板不等厚的截面例如:RHS600*500*225*30

    同时建议增加箱型截面代号:BOX、RHS、HK

  • 1170643061 2022-2-9
    引用 12
  • 问道97 2022-2-10
    引用 13
  • 南阳 2022-2-14
    引用 14
    第一步先新建文件:工程示例2.wj;        第2步  导入从STEEL  弄出的定尺套料零件清单报表,为什么导入清单没有反应了?是文件名设置有问题?还是其他?
  • zxcvbnm8 2022-2-18
    引用 15
    建议版主多增加界面类型
  • jjl2522633 2022-2-22
    引用 16


    这是示意项目的变宽H型焊接柱

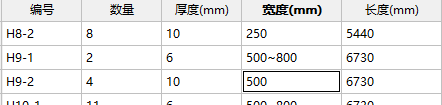

    拆板的尺寸错误,首先H9-1为腹板,宽度应该为(500-10~800-10)就是需要扣除上下翼板的厚度

    其次H9-2为翼板,宽度应该为200,且两块翼板长度不同,直边长度为6730,斜边长度应该为(6730^2+(800-500)^2)^0.5,即由勾股定律算出

  • zxcvbnm8 2022-2-25
    引用 17

    建议优化排板计算,增大板材利用率。

  • xxjjcc 2022-3-1
    引用 18

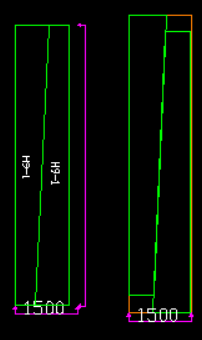

    PHI变截面H9腹板拆板尺寸应更准确些,以H9    PHI800*500*6*10*200为例,腹板小头尺寸为480,大头尺寸为780;有时可能几毫米的区别,材料的利用率差别还是挺大的。软件排板结果是1500的板宽实际只排了一块腹板,780+480=1260,小于板宽1500,两块腹板可以组合成一块1260+5mm宽的矩形,现在按软件排出来的结果钢板利用率偏低,建议调整一下;另外对应变截面腹板大小头尺寸之和大于1500板宽的,可以适当水平错位,以提高钢板的利用率。
  • xxjjcc 2022-3-1
    引用 19
    对于三块板拼的门钢变截面腹板,建议通过读取NC文件获取变截面腹板的尺寸;板件及型钢拆分完后,建议能将清单导出成excel格式,便于人工修改、调整一些不正确的尺寸,如变截面腹板的尺寸,排板前再读入修改过的Excel格式清单(可以导出为  “工程名称.xls"便于区分不同工程),我们一般正式排板前都会核对一下清单尺寸是否正确,核对无误后再进行排板
  • xxjjcc 2022-3-1
    引用 20

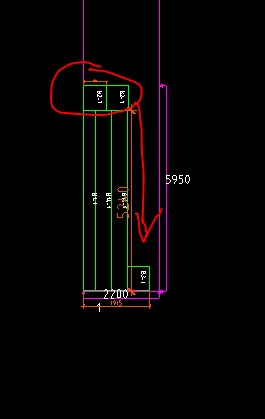

    变截面腹板排板示意
