Tekla二次开发-环境的搭建

admin 2022-2-7 2005


一. 需要的软件

1.Tekla建模软件(任意版本)

2.visual studio(任意版本)

二. visual studio 的操作

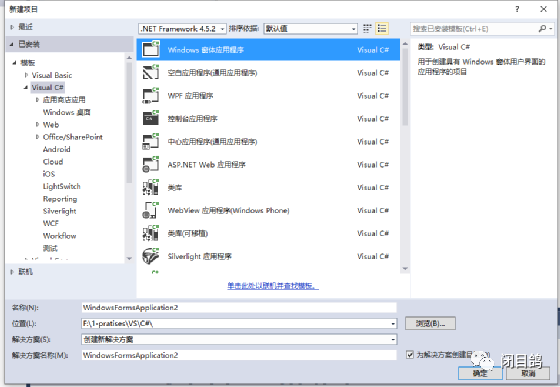

1.新建项目→visual C# : Windows窗体应用程序

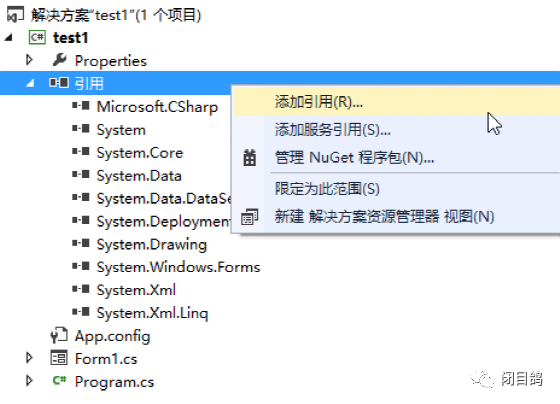

2.在解决方案中的引用标签上右键选"添加引入"

3.找到要使用的tekla的dll文件并引用

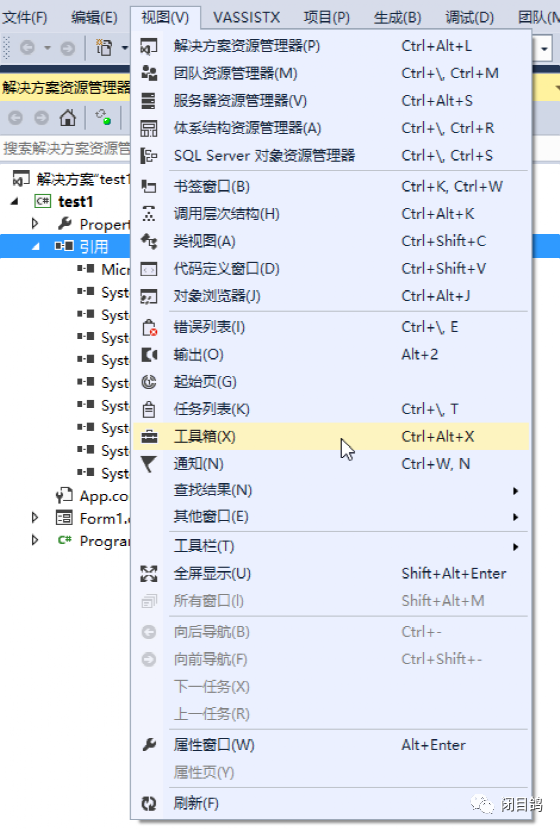

4.点击视图并选择工具箱

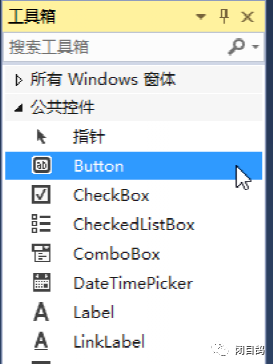

5.选择公共控件的Button控件, 并在窗口中绘制一个按钮

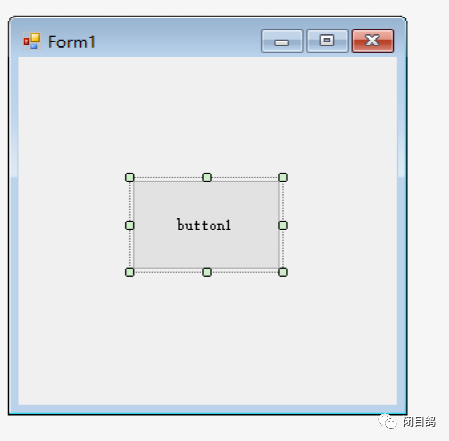

6.得到如下图的C#窗体

7.双击窗体进入button1的鼠标单击事件代码中,并补全处理Tekla软件的二次开发代码

using System;

using System.Collections.Generic;

using System.ComponentModel;

using System.Data;

using System.Drawing;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Windows.Forms;

namespace test1

{

  public partial class Form1 : Form

  {

    public Form1()

    {

      InitializeComponent();

    }

    private void button1_Click(object sender, EventArgs e)

    {

      Model teklamodel = new Model();

      Point Point = new Point(0, 0, 0);

      Point Point2 = new Point(1000, 0, 0);

      Beam Beam = new Beam();

      Beam.StartPoint = Point;

      Beam.EndPoint = Point2;

      Beam.Profile.ProfileString = "HI550-8-12*350";

      Beam.Insert();

      teklamodel.CommitChanges();

    }

  }

}


8.在运行本项目前需要先打开Tekla软件,运行的的结果是在Tekla软件中绘制出了一个工字型的梁


最新回复 (1)
  • 11681995 2022-8-26
    引用 2
    这代码不对吧?没有引用就能使用model?
